旋流沉砂池，也稱為旋流沉沙器、旋流除砂器，選型須考慮處理水量，外部接管管徑，管道工作壓力，原水品質以及處理后水質要求等因素。一般情況下，選用旋流除砂器時，在滿足流量的前提下，優先選用大的型號設備，并推薦在系統中用幾臺設備并聯替代大設備，以便取得更佳的固液分離效果。

一、設備結構

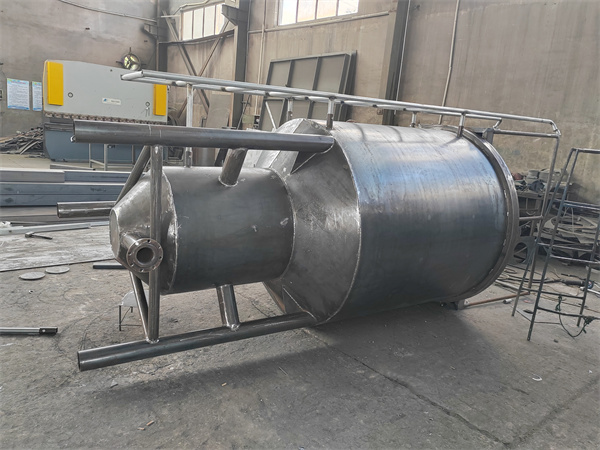

旋流沉砂池由流入口，流出口，沉砂區，砂斗、渦輪驅動裝置以及排沙系統等組成。污水由流入口切線方向流入沉砂區，進水渠道設一跌水堰，使可能沉積在渠道底部的沙子向下滑入沉砂池；還設有一擋板，使水流及砂子進入沉砂池時向池底流行，并加強附壁效應。

在沉砂池中間設有可調速的槳板，使池內的水流保持環流。槳板、擋板和進水水流組合在一起，旋轉的渦輪葉片使砂粒呈螺旋形流動，促進有機物和砂粒的分離，由于所受離心力不同，相對密度較大的砂粒被甩向池壁，在重力作用下沉入砂斗；而較輕的有機物，則在沉砂池中間部分與砂子分離，有機物隨出水旋流帶出池外。

通過調整轉速，可以達到最佳的沉砂效果。砂斗內沉砂可以采用空氣提升、排沙泵排沙等方式排除，再經過砂水分離達到清潔排沙的標準。

二、工作原理

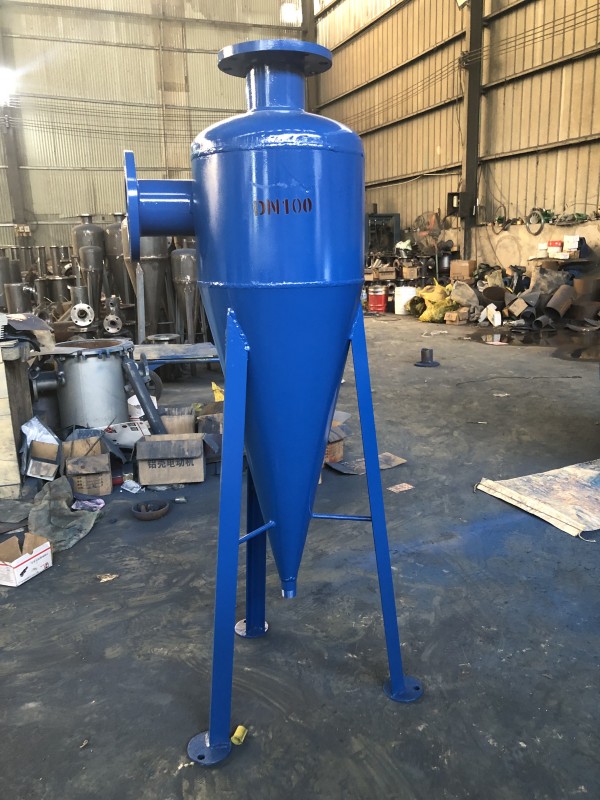

旋流沉砂池是根據流體中的固體顆粒在除砂器里旋轉時的篩分原理制成，再加以過濾措施組合成的一種分離設備，當水流在一定的壓力下從除砂器進水口以切向進入設備后，產生旋轉運動，由于砂、水密度不同，在離心力、向心力、浮力和液體拽力的作用下，使密度低的水上升，由出水口排出，密度大的砂砬由設備底部的排污口排出，沿水流共同上浮的個別微小顆粒再由第二級過濾裝置阻隔，從而達到除砂的目的，較目前市場上的旋流除砂器相比較，增加了過濾單元（過濾精度可由用戶選定），具有除砂率高，節省安裝空間，對個別微小固體的漏捕率低等優點。

三、技術參數

1、進水壓力：０．２－１．２ｍｐａ

2、壓力損失：０．０２８ｍｐａ

3、除砂直徑：＞０．１ｍｍ

工作溫度：常溫

■選形注意事項：

旋流沉砂池是利用機械力控制水流流態與流速、加速沙粒的沉淀并使有機物隨水流帶走的沉砂裝置。旋流沉砂池有多種類型，某些形式還屬于專利產品。

1、旋流除砂器應安裝在供水管網的主管道上并固定在基座上，進水和出水管之間需加旁通。

2、為保證進水水流平穩，在設備進水口前應安裝一段與進水口等徑的直通管，長度相當于進水口直徑的１０－１５倍。

3、安裝時設備四周應預留有足夠的維護空間。

4、正常工作時，需開啟進、出水閥門，關閉排污閥和旁通閥。

5、根據原水含砂量的多少定期排砂除污，排污時打開排污閥，直到流出清水即可，排污過程不影響系統正常用水。

6、排污結束后，關閉排污閥。

7、如排砂壓力不足，要關閉出水口處的閥門。

【使用安裝注意事項】

1、設備安裝應為旁通形式安裝，以滿足在不停機狀態下檢修設備及清潔過濾體的需要。

2、禁止在無水狀態下長時間開啟設備。

3、旋流沉砂池操作：

（1）排污率：當進出水口壓差達到?。埃埃常埃埃叮停校帷。ɑ蚋鶕?jù)系統設置壓差）就應進行反沖洗。當水質差或新系統初次使用時，每　８　小時反沖洗?。保病》昼?。正常運行后，視水質情況而定。

（2）反洗：打開旁通閥，排污閥，關閉設備進水閥，水流反沖洗濾體，可清潔過濾體。反洗時間視水質情況而定，一般情況下　１０－３０　秒。

（3）對于污染嚴重的系統，應采用短周期高頻率反沖洗過程。進口壓力小　０．２５ＭＰａ　時，應單獨設反洗污泵，增大反洗力度，增加排污量。

（4）Ａ?。宏P(guān)閉排污閥；

Ｂ?。捍蜷_進水閥，關閉旁通閥。

Ｃ?。涸O(shè)備進入正常運轉狀態

四、旋流沉砂池的優點

旋流式沉砂池具有占地省、除砂效率高、操作環境好、設備運行可靠等特點，但對水量的變化有較嚴格的適用范圍，對細格柵的運行效果要求較高。其關鍵設備為國外產品，價格很高，故該池型在國內普及為時尚早。其優點如下：

1、適應流量變化能力強；

2、水頭損失小，典型的損失值僅6mm；

3、細砂粒去除率高，140（0.104mm）目的細砂也可達73%；

4、動能效率高。

五、操作說明

1、正常工作室，旋流沉砂池需要開啟進出口閥門，關閉排污閥。

2、當儲缸中存砂到一定蓋度時，應該立即排污，排污時，打開排污閥，直到流出清水即可關閉。

3、排污完畢時，關閉排污閥。
