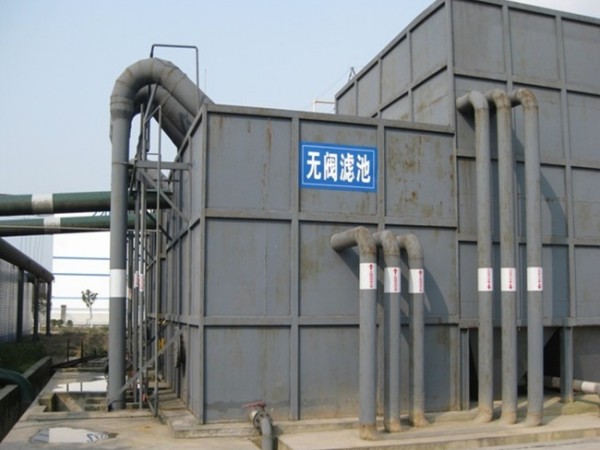

重力無閥濾池,也稱為重力無閥過濾器、重力式無閥過濾器、無閥濾池,指一種不設閘閥利用水力條件自動控制反沖洗的小型過濾構筑物。20世紀70年代由日本引進,適用于中小型水廠。重力式無閥濾池是根據過濾水頭損失隨過濾延續時間而增長,利用虹吸作用原理造成反向壓差進行自動反沖洗的一種小型快濾池。
一、設備概述
重力式無閥濾池是指一種不設閘閥利用水力條件自動控制反沖洗的小型過濾構筑物。20世紀70年代由日本引進,適用于中小型水廠。重力式無閥濾池是根據過濾水頭損失隨過濾延續時間而增長,利用虹吸作用原理造成反向壓差進行自動反沖洗的一種小型快濾池。重力式無閥濾池的主要優點是不需采用大型閘閥,自動運行;主要缺點是濾料處于封閉水池中,當需要清除濾層表面難于沖洗的污垢進行“翻砂”時較為困難。
重力無閥濾池是指一種不設閘閥利用水力條件自動控制反沖洗的小型過濾構筑物,用于去除水中的懸浮物和雜質。20世紀70年代由日本引進,適用于中小型水廠,是一種新型的水處理設備。重力無閥濾池是根據過濾水頭損失隨過濾延續時間而增長,利用虹吸作用原理造成反向壓差進行自動反沖洗的一種小型快濾池。
二、工作原理
重力無閥濾池過濾時的流程是:經沉淀或澄清后的清水,從配水槽1、U形進水管2,進入虹吸上升管3,再由頂蓋4內的布水擋板5均勻地布水于濾料層6中,水自上而下通過濾料層過濾,過濾水從小阻力配水系統7進入集水區8后,通過連通渠9流到?jīng)_洗水箱———即沖洗水箱10,當水位上升至出水管11時,過濾水就流入清水池。
濾池剛投入運行時,濾料層較清潔,但當運行到一定的時間之后,由于濾料層中固體顆粒雜質的逐漸增多,因此水頭損失也隨之增加,水位就沿著虹吸上升管慢慢升高,當水頭損失增大到一定程度之后,使虹吸上升管中的水位升高到虹吸輔助管管口20時,水便從輔助管12中急速流下,依靠水流的夾氣和引射作用,通過抽氣管13不斷帶走虹吸管中的空氣,使虹吸管形成真空,虹吸上升管中的水便大量地越過管頂,沿虹吸下降管14落下,這時,就開始了反沖洗過程。
沖洗水箱的水經過連通渠、集水區和配水系統從下而上沖洗濾料層,沖洗的廢水通過虹吸管,流入排水井15,從水封堰18溢流至溝渠。在沖洗過程中,水箱的水位逐漸下降,約沖洗5min左右,水箱水位下降到虹吸破壞斗16緣口以下時,虹吸破壞管17會把其內的存水吸光,露出管口,空氣迅速從虹吸破壞管進入虹吸管頂,虹吸即被破壞,沖洗過程就此結束,過濾又重新開始。
在濾池的運行過程中,遇到出水水質不理想,或是濾層阻力過大,這時,可以進行人工強制反沖洗。打開虹吸輔助管管口20處的人工強制反沖洗壓力管閥門,通過壓力水抽走虹吸管的空氣,即可達到人為的強制沖洗的目的。
三、常見問題
下面為大家分享一些關于重力無閥濾池的常見問題原因分析與改進措施。
1、常見問題:過濾效果差
原因分析:擋水板腐蝕脫落,進水直接沖刷濾砂,造成局部砂層較薄,過濾阻力小而產生穿透,使過濾效果變差。
改進措施:增加虹吸輔助管長度,使虹吸管的真空管小于虹吸輔助管的垂直長度。
2、常見問題:反沖洗連續不?;虺掷m(xù)時間較長。
原因分析:虹吸破壞管漏氣或堵塞,浸沒在水中的一段虹吸破壞管若腐蝕穿孔,反沖洗水位下降到此處時,由于漏氣而使反沖洗停止,造成反沖洗時間不夠。
改進措施:對脫落的擋水板重新設置,確保進水不直接沖砂濾層。
3、常見問題:反沖洗困難,虹吸下降管出現大水量,剛形成虹吸,即刻停止,隨后又重復,造成大量水流失。
原因分析:與虹吸管相連的管道因腐蝕有漏氣現象,真空度難以保證,就無法實現反沖洗。
改進措施:檢查和更換腐蝕漏氣的管道。
4、常見問題:虹吸輔助管鼓泡冒氣,反沖洗水帶砂,高位水槽濺水、過濾水溢流。
原因分析:
(1)虹吸輔助管的管長小于虹吸管頂部的真空度。在反沖洗過程中,虹吸管頂部的真空度大于管輔管的垂直管長時,空氣就會從輔助管管口倒吸入虹吸管,使反沖洗無法得到保證。
改進措施:
反沖洗下降管出口設置調節器以調節沖洗強度及時間。
(2)尼龍網安裝不合理或損壞,尼龍網固定件被腐蝕,造成卵石濾料堵塞布水板,反沖洗不均勻,局部濾料厚度變薄,出水水質惡化。
改進措施:對尼龍網進行更新或改為短枘濾頭。
重力無閥濾池的反沖洗好壞是影響濾池正常運轉和出水濁度達標的關鍵因素。無閥濾池的虹吸管,虹吸輔助管、抽氣管、虹吸破壞管應嚴格保證不漏氣,虹吸輔助管要進行水封,虹吸破壞管要保持暢通,因水中夾氣而無法實現反沖洗時,應關掉進水,及時進行強制反沖洗,以保持濾砂的清潔。
